Formas de betão isolado para paredes U-0.21

As formas de betão isolado com 79mm de espessura criam envelopes de construção ultra-eficientes e super-resistentes concebidas para satisfazer e exceder as mais recentes recomendações da ciência da construção e todos os requisitos dos Códigos Energéticos para uma construção resistente.

Os novos Painéis "fornecem" Ultra Valor com quase 30% mais isolamento e 20% mais resistência.

As principais características do design dos Painéis "Ultra" incluem:

• Maior resistência da cofragem para uma betonagem sem preocupações com vibração interna

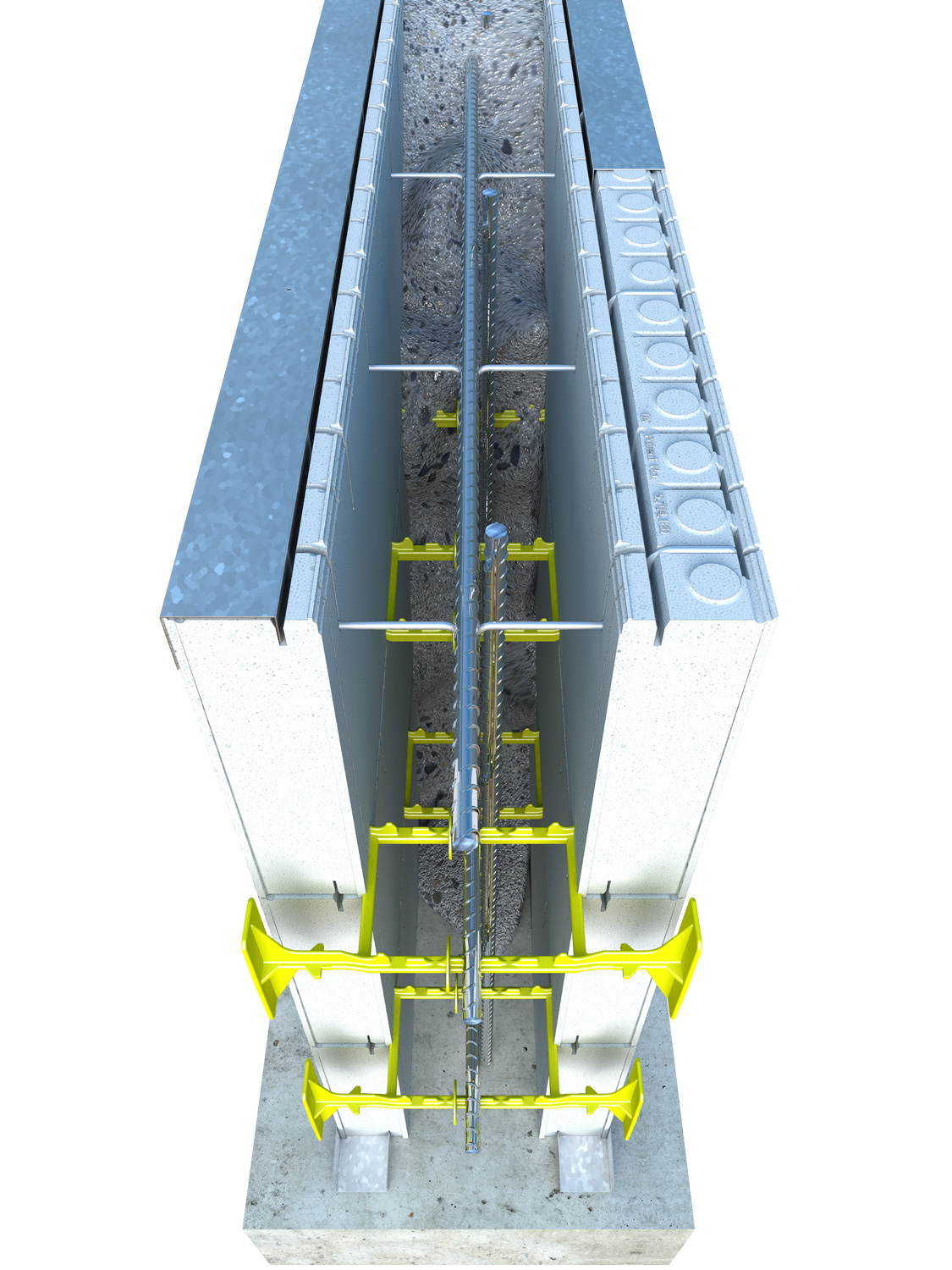

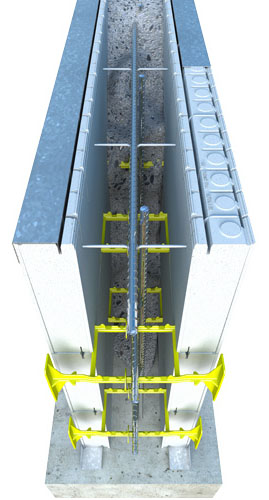

• A cavidade ampla permite um melhor fluxo de betão e uma fácil compactação, o requisito crítico durante a betonagem

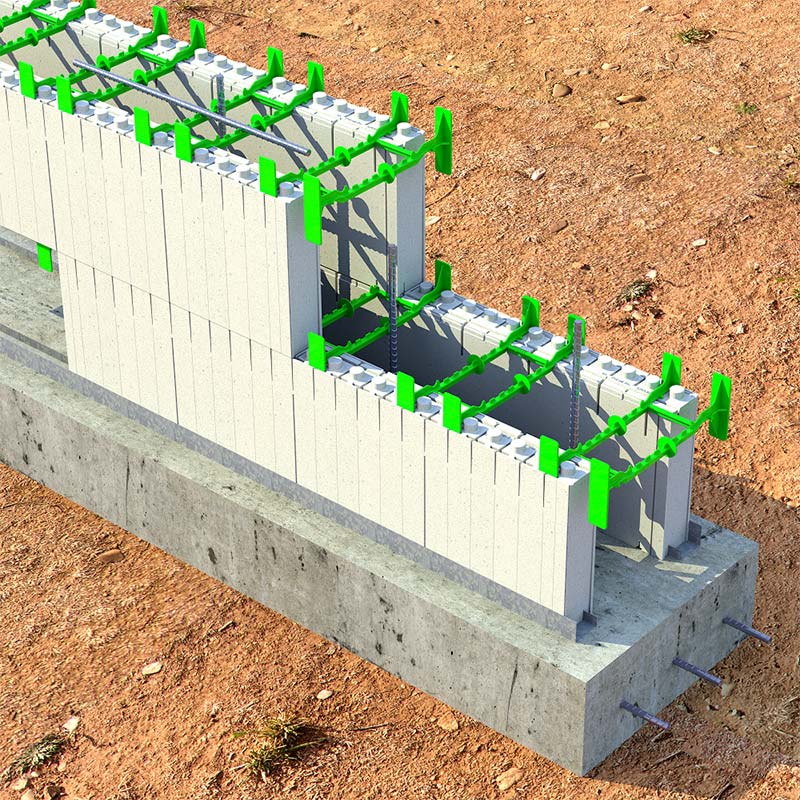

• Ranhuras moldadas em cima e em baixo para as calhas metálicas de 50mm reduzem as pontes térmicas.

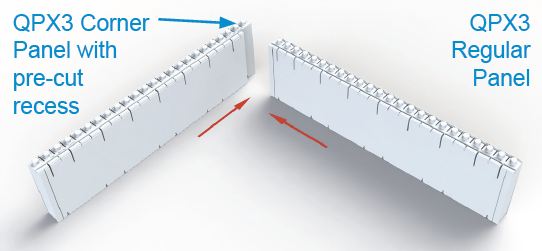

• Painéis de canto Ultra com recessos pré-moldados aceleram a instalação

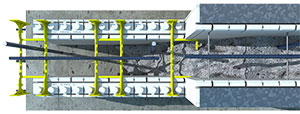

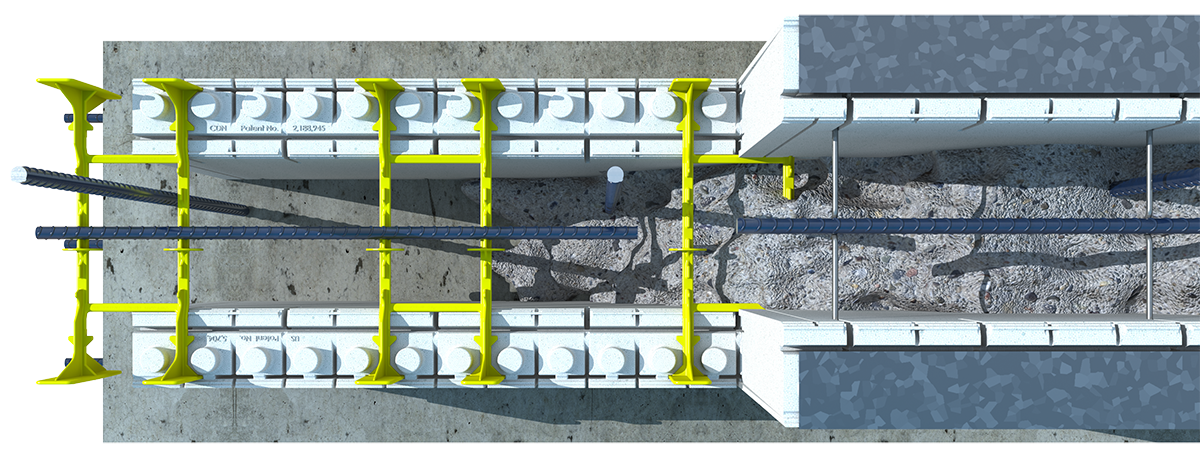

Os Painéis Ultra oferecem outra grande opção para obter o isolamento do revestimento do edifício ao valor ideal para o clima local e outros requisitos específicos. Por exemplo, é possível construir paredes de betão U-0.21, com 203mm para pisos abaixo do nível do solo e transitar facilmente para paredes U-0.21, com 152mm acima do nível do solo - em geral com a mesma espessura de parede ao longo de todo o edifício! Os Painéis Ultra trabalham com a maioria dos acessórios ICF e com as Ligações Standard Quad-Lock, Calhas metálicas de 50mm, Ligações de Topo e Esquadros de canto.

Perguntas Frequentes

1. O Painel Ultra já está disponível?
   Sim, está agora disponível nas nossas fábricas na América do Norte e é fabricado sob o mesmo sistema de gestão de qualidade certificado ISO.
2. Porque é que o Painel Ultra é mais forte?
   Devido ao EPS mais espesso (Poliestireno Expandido), os Painéis Ultra (artigo QPX3) têm cerca de 20% mais força em termos de deflexão e quebra. Uma maior espessura resulta numa resistência muito maior ao forte momento de flexão que o betão sob vibração exerce sobre as formas de betão.
3. Que densidade e classe de EPS do Painel Ultra?
   Os Painéis Ultra são da mesma densidade que os painéis Plus (nominal 24 kg/m³) que é o Painel EPS Tipo II por ASTM C578 (EUA) ou Tipo 2 por CAN/ULC-S701 (Canadá).
4. Os Painéis Ultra são da mesma dimensão que outros Painéis Quad-Lock?  Os Painéis Ultra são da mesma dimensão que outros Painéis Quad-Lock? Os painéis Ultra são de 79mm de espessura, mas ainda com 305mm polegadas de altura por 1219mm de comprimento, como os nossos outros painéis. Os Painéis Ultra de Canto são cerca de 3,2mm mais compridos (Artigo QPX3Corner).
5. As Ligações Standard são compatíveis com os Painéis Ultra?
   Sim.  As ligações encaixam da mesma forma, e as espessuras reais de betão são de 102mm, 152mm, 203mm, 254mm, e 305mm usando Ligações Standard (mais 6,4mm do que com os painéis Regular e Plus). Tal como com a configuração U-0.19, usar as Ligações plásticas de 50mm mais compridas do que com os Painéis Regular (por exemplo, encomendar Ligações amarelas "FTY8" para uma espessura de betão de 152mm). Utilize as nossas ferramentas online para uma estimativa rápida.
6. Os Esquadros de Canto funcionam com os Painéis Ultra?
   Sim. Na parte exterior do canto, usar os painéis Ultra de canto e os esquadros irão encaixar. No interior do canto, os Ultra Painéis normais são cortados para criar a cavidade de betão desejada - o mesmo conceito do habitual. Paredes com ângulos, corte dois Painéis Ultra, tal como nos outros Painéis Quad-Lock, a fim de poder encaixar o Esquadro Angular e as Ligações.
7. Existe uma calha metálica de 79mm para acompanhar os Painéis Ultra?  Não. Todos os Painéis Ultra têm ranhuras especiais moldadas na parte superior e inferior para acomodar o tamanho normal da calha de 57mm. As Ligações de Topo podem encaixar-se com a calha superior e precisam de ser encomendadas 50mm mais largas do que a cavidade de betão desejada (por exemplo, encomenda WTT8 para uma espessura de betão de 152mm) - ver orçamento.
8. Como é que calculamos o espaçamento das calhas com os Painéis Ultra?
   Adicione 44mm ao tamanho da cavidade e ao espaçamento das calhas do interior, por exemplo, uma parede de betão de 152mm precisa de 196mm espaçamento entre as calhas.

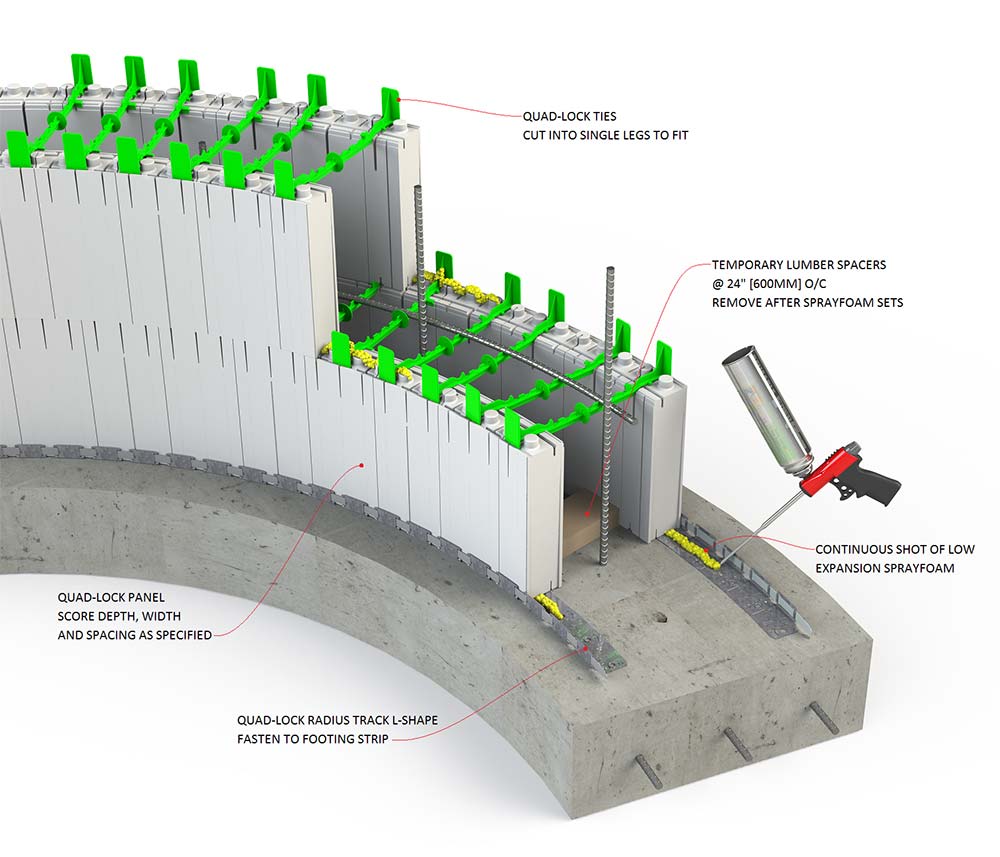

9. Ainda podemos construir paredes circulares e angulares com os Painéis Ultra?
   Sim, seguindo o mesmo método usado nos outros Painéis Quad-Lock.
10. Posso interligar Painéis Ultra com os restantes painéis?

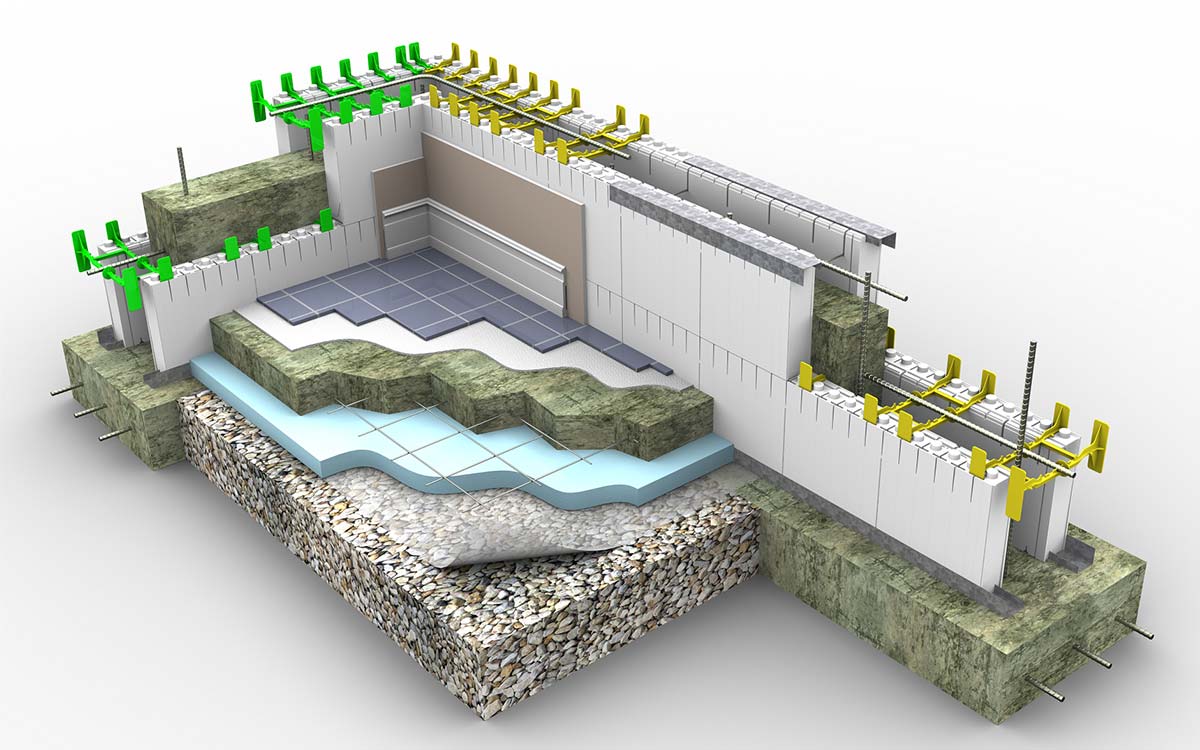

    Sim.  Por exemplo, uma parede de abaixo do nível do solo U-0.28 com betão de 203mm combina perfeitamente com os Painéis Ultra U-0.21 usando paredes de betão de 152mm acima do nível do solo, com exactamente a mesma dimensão de parede exterior! Pode ainda combinar com os painéis Plus para outras transições de largura de parede (ver imagem à direita).
11. Como são embalados os Painéis Ultra?
    Há quatro pares de painéis Ultra (8 painéis) num saco de cor vermelha, e de cor roxa para os Painéis Ultra de Canto, pelo que é fácil identificar o conteúdo (todas as variedades de painéis têm diferentes cores de saco).
12. Quanto cabe num camião?
    Num semi-reboque, quando cheio, cabe cerca de 365m2 de Painéis Ultra, Ligações, e calhas.
13. Os painéis de 57mm (QPX2) ainda estarão disponíveis?
    Sim.  Não existem planos para descontinuar os painéis de 57mm de espessura, contudo, os Painéis Ultra oferecem um valor muito melhor e uma forma de betão mais robusta, pelo que recomendamos os Painéis Ultra para a maioria das aplicações e clientes.

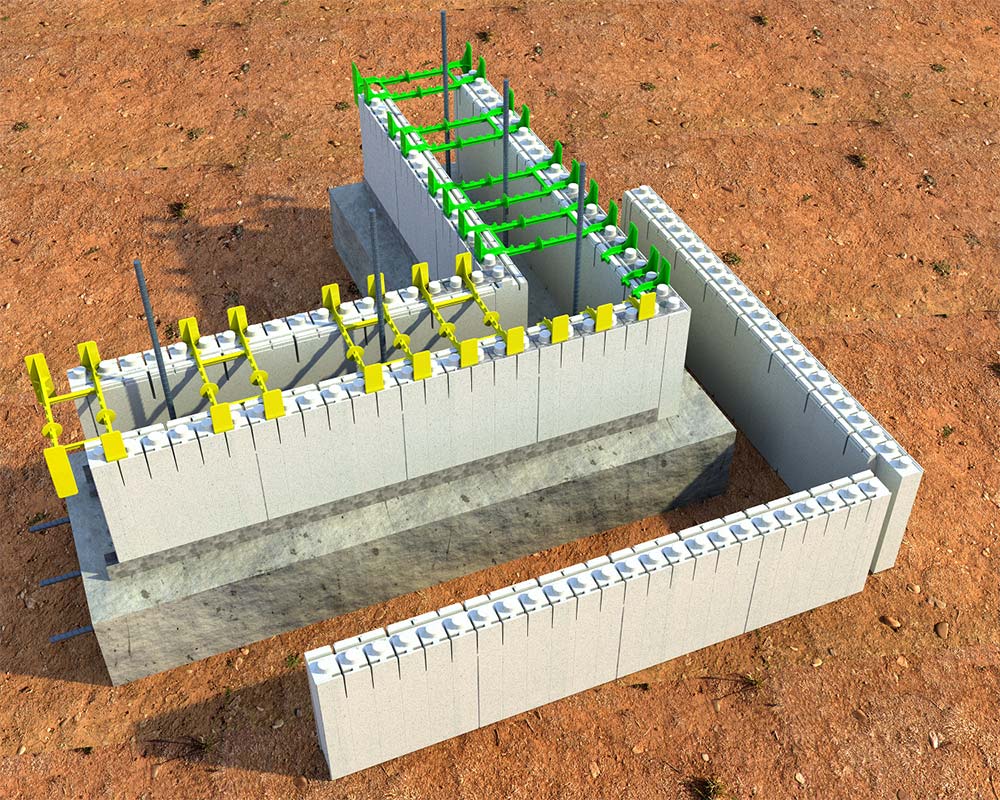

14. Quantos painéis Ultra de Canto são necessários?  Os painéis Ultra de Canto são utilizados no lado exterior ou no "lado comprido" dos cantos e são cortados ao meio para cada outra fiada (para iniciar a ligação como de costume). Assim, para um canto de 2440mm de altura, é necessário 1 saco ou 4 pares de painéis. Utilize as nossas ferramentas online para uma estimativa rápida.
15. Tenho de usar os painéis de Canto Ultra em todos cantos com 90°?


    Não, mas recomenda-se a utilização dos Cantos Ultra para evitar um recesso de 3,2mm nos cantos exteriores que resultam do seguinte método de "backup": cortar 25.4mm dos Painéis Ultra rectos usando a linha de pontuação de 25.4mm na face interior dos painéis, e adicionar num outro Painel Ultra nos cantos de 90°. Isto permitirá o alinhamento dos pernos de interbloqueio e a colocação do esquadro no canto. O pequeno recesso de 3,2mm no EPS nos cantos torna a aplicação de acabamento mais difícil, especialmente com argamassa, uma vez que a parte mais grossa da argamassa secará a um ritmo diferente do restante e possivelmente criará problemas.
16. Tenho mesmo de encomendar os painéis de Canto Ultra? Não, se puder trabalhar em torno do recesso de 3,2mm resultante do método de corte de 25,4mm (ver acima). Os Painéis Ultra de Canto destinam-se a fornecer superfícies iguais de EPS nos cantos e a acelerar a instalação.
17. Os Painéis de Canto Ultra podem ser utilizados em áreas da parede que não os cantos? Não é recomendado, porque são um pouco mais compridos do que todos os outros painéis, oferecem menos isolamento nos recessos, e o betão irá preencher o recesso no EPS e poderá impedirá a circulação de tubagens (Água, Luz, Gás). Por cima de aberturas com batentes permanentes, os recessos criam um buraco junto ao batente que terá de ser fechado.
18. Os Painéis Ultra podem ser combinados com os outros Painéis Quad-Lock em lados opostos da parede? Sim, mas não é recomendado porque irá criar numa cavidade de tamanho ímpar (127mm, 177mm, etc.) e valor U resulta diferente ao projetado.
19. Como é calculado o valor U da montagem da parede Ultra Panel? O Valor U da montagem da parede Ultra Panel é U-0.21, calculados de acordo com a metodologia estabelecida na norma europeia EN ISO 6946
